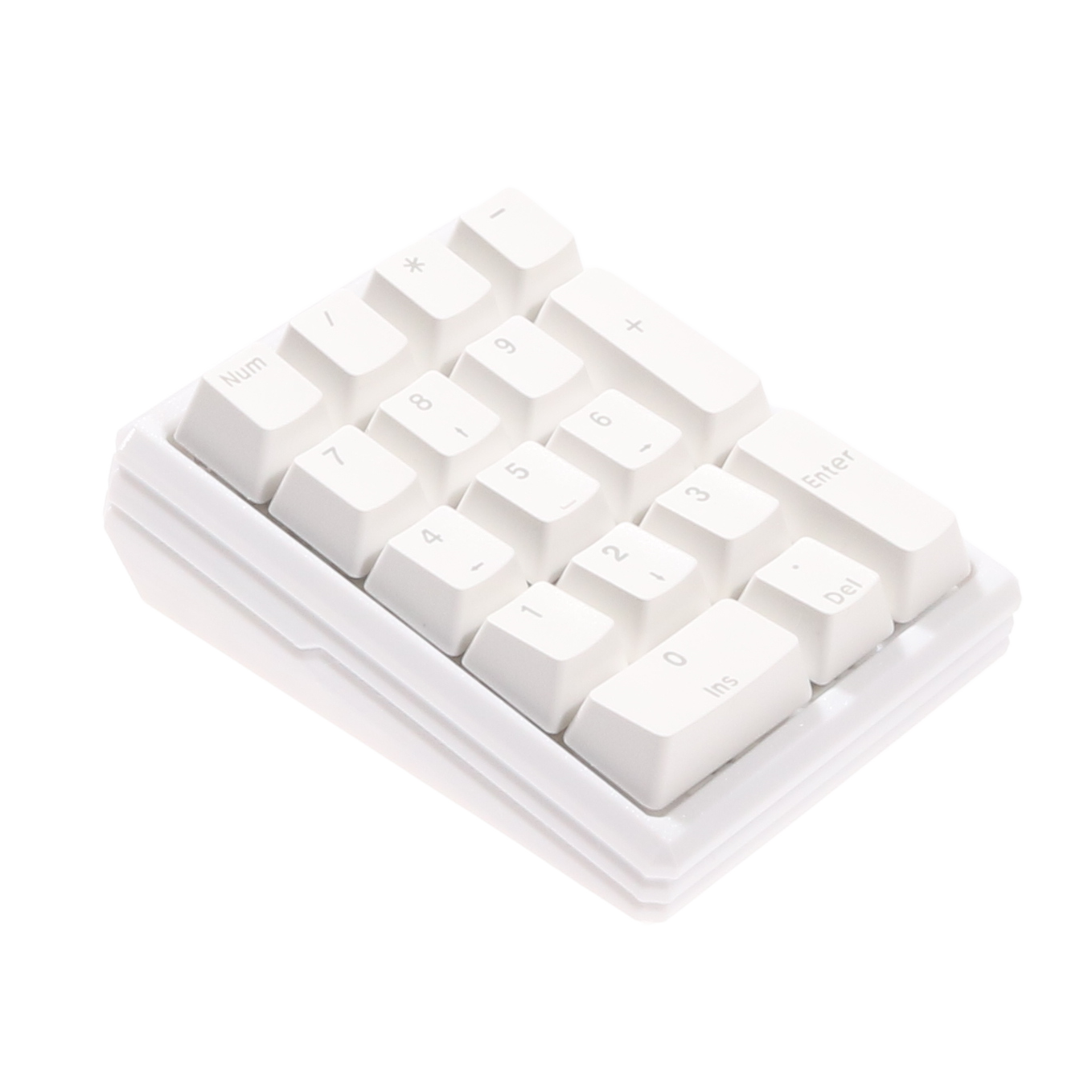

DS17

1.购买链接

成品购买链接

PCB和外壳的购买链接

镜像版本购买链接

https://item.taobao.com/item.htm?ft=t&id=964645443367

[QQ交流群]

677654482

2.基本参数

规格	参数	备注
按键层数	8 层	0~7层
按键数量	17 键
回报率	1 kHz
延迟	1 ms
全键无冲	支持
灯光	RGB 轴灯	下灯位
轴体安装方式	轴座热插拔
键盘接口	Type-C
全键可自定义	是
连接模式	有线单模
蓝牙连接	不支持	暂时没有无线版本
2.4G 连接	不支持	暂时没有无线版本
PCB 尺寸	10*7.62cm
键盘尺寸	110 87 31.5mm	外壳尺寸，不含键帽
前高/后高/角度	32mm/18mm/8°
成品重量	137g	重量不含键帽

3.快捷键

快捷键	键值	说明	备注
长按 NumberLock	LT(1, KC_NUM)	短按：切换 NumberLock 开关；长按：FN，组合键	NumberLock 打开时指示灯常亮白色
FN [+] 7	RGB_TOG	开启 / 关闭 RGB 轴灯	按住 NumberLock 再按数字 7
FN [+] 0	RGB_MOD	切换 RGB 灯效模式	按住 NumberLock 再按数字 0
FN [+] 8	RGB_SAI	增加饱和度	按住 NumberLock 再按数字 8
FN [+] 2	RGB_SAD	减少饱和度	按住 NumberLock 再按数字 2
FN [+] 4	RGB_HUD	增加色相（色度）	按住 NumberLock 再按数字 4
FN [+] 6	RGB_HUI	减少色相（色度）	按住 NumberLock 再按数字 6
FN [+] -	RGB_VAI	增加亮度	按住 NumberLock 再按减号
FN [+] +	RGB_VAD	减少亮度	按住 NumberLock 再按加号
FN [+] * [+] -	NK_TOGG	全键无冲/6键无冲切换	按住 NumberLock 再依次按星号和减号
（独立功能）	QK_CLEAR_EEPROM	在第 7 层的 ENTER 键设为：恢复出厂设置

4.JSON 文件

使用在线私有驱动并不需要使用JSON文件

驱动地址：

micahyy.github.io （海外服务器）

via.micah.vip （国内服务器）

如果你要使用官方VIA驱动，请下载JSON文件，并参照 VIA使用教程

JSON下载地址

JSON 版本与PCB版本可能不一致，但是可以正常识别，能够正常使用

通过网盘分享的文件：a17a18_ds17r3_via .json
链接:
https://pan.baidu.com/s/10NhRV1l4iwE4XgSD4_ZZdQ?pwd=ufxm
提取码: ufxm

5.固件下载

R3版本固件，不含bootloader，需要使用QMK_TOOLBOX进行刷机

通过网盘分享的文件：czmao_ds17_v3_3_via.bin
链接:
https://pan.baidu.com/s/1dMgO4e6GqgeQdm2vjf93QA?pwd=38r4
提取码: 38r4

R4版本，不含bootloader，需要使用QMK_TOOLBOX进行刷机

R4版本在R3版本上取消了二极管，使用direct pin，每个引脚接地触发方式，与R3版本的性能一致

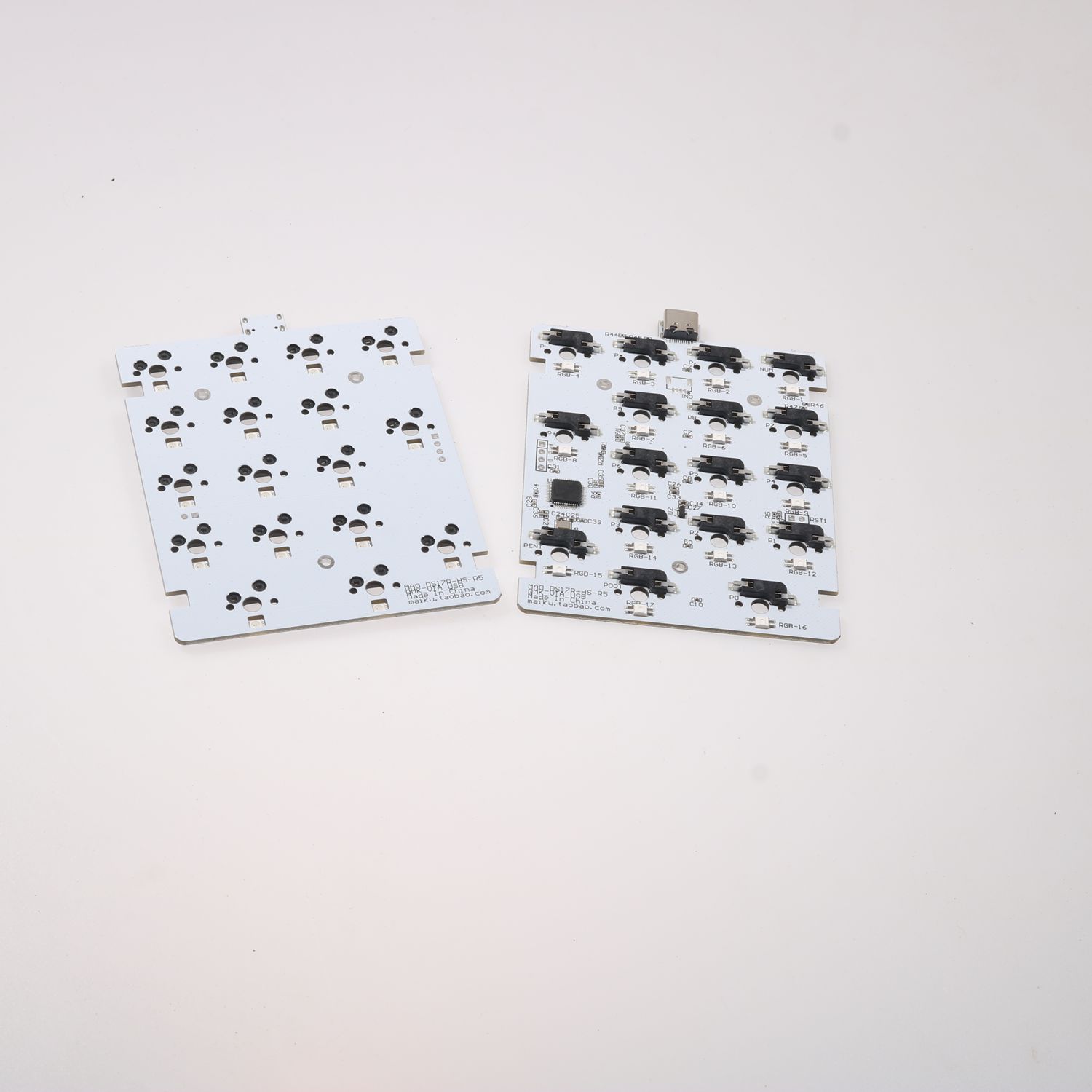

6.开源DIY

如果您有动手能力，有工具能够焊接0402的电阻电容，可以下载如下的制造文件自己手动焊接

文件内包含gerber制造文件和BOM，贴片坐标pick文件

如果不能焊接当然也可以下单贴片，不过算下成本可能并不划算

制造文件下载地址

通过网盘分享的文件：DS17R4制造文件.zip
链接:
https://pan.baidu.com/s/1Zh-CAbW70OYy6_i0ZWK9TQ?pwd=nitf
提取码: nitf

如果你自己有3D打印机，可以打印如下外壳，自备M2*8的自攻螺丝五颗，三个钢板卫星轴即可

外壳打印开源地址 makerworld

7.组装视频

7.1 平底外壳组装视频

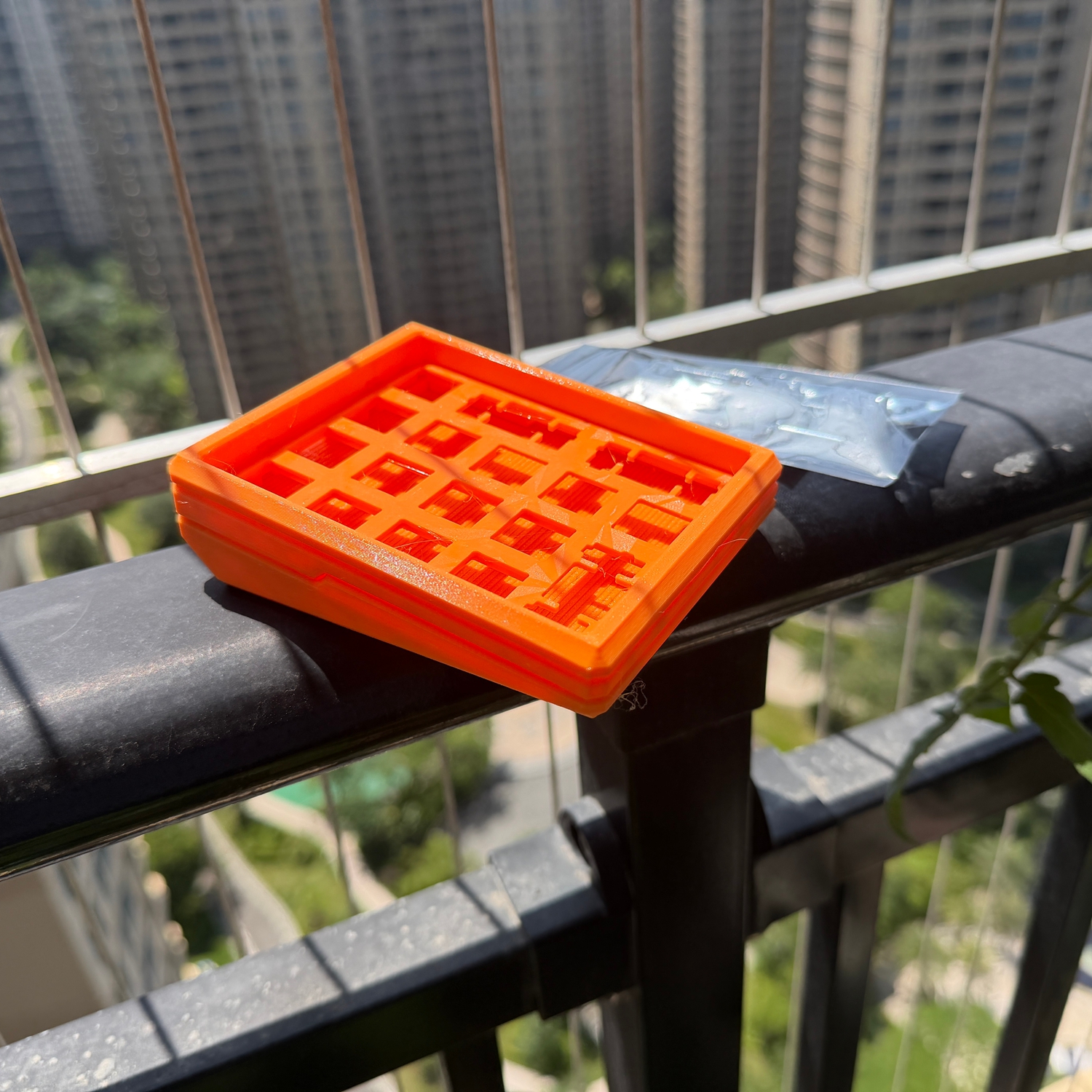

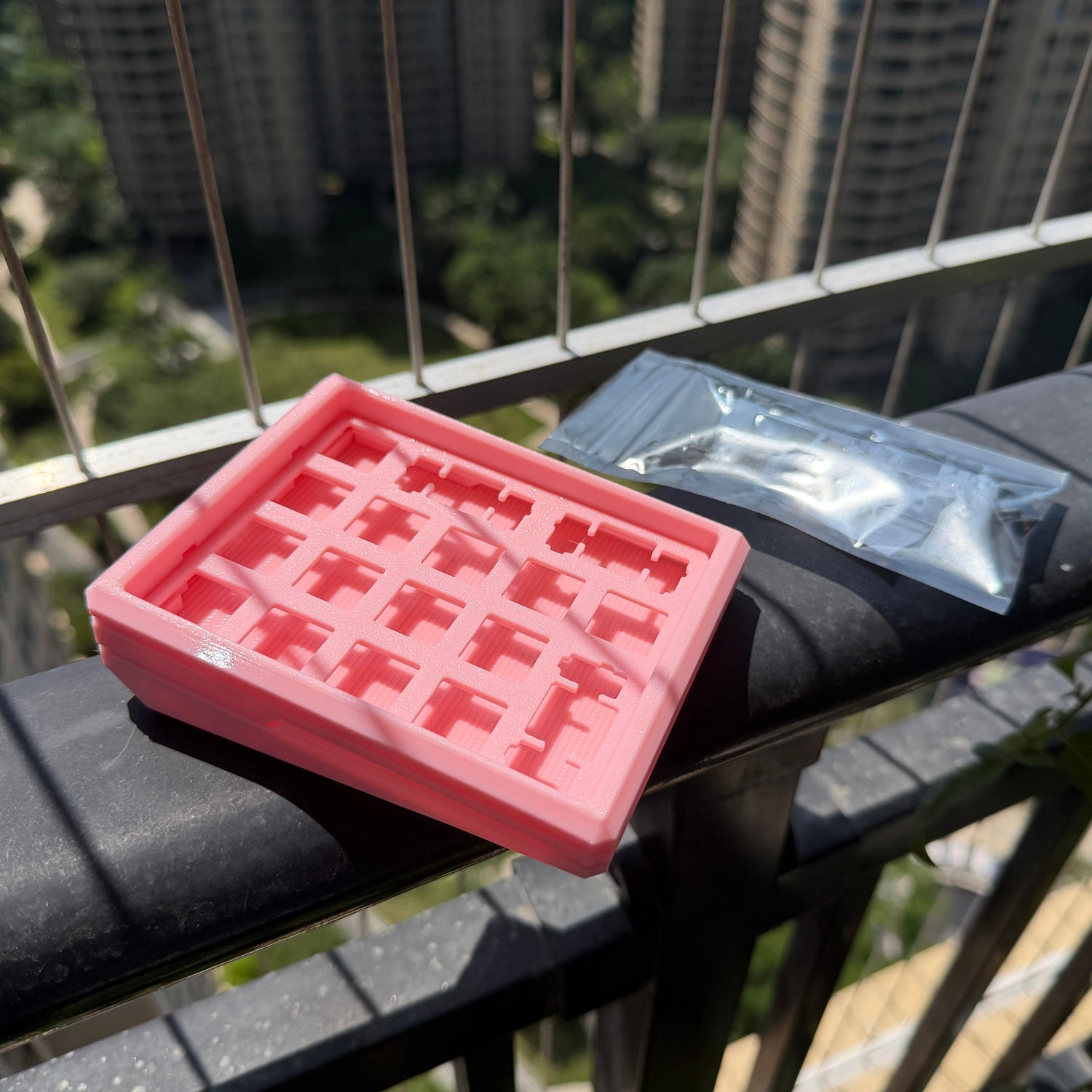

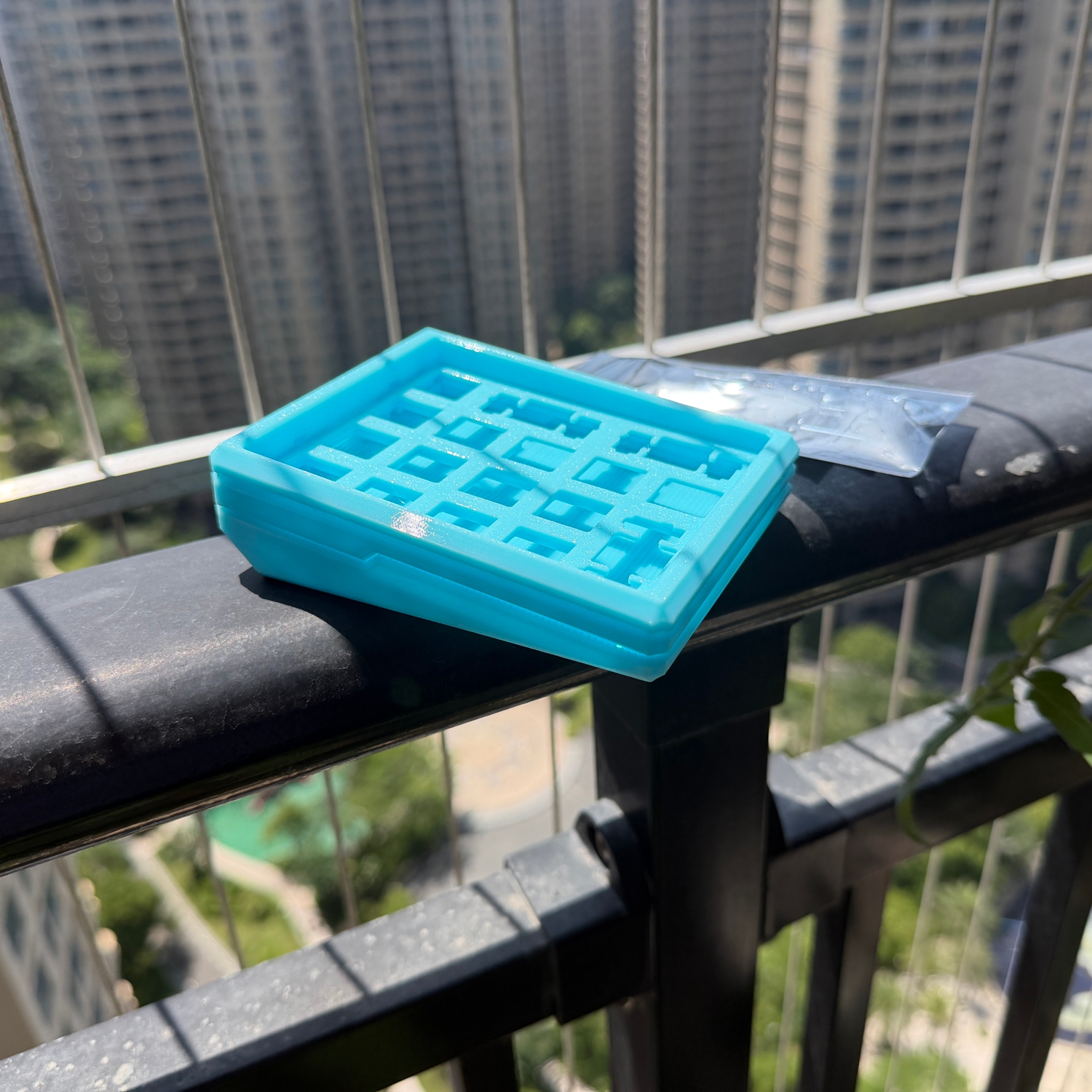

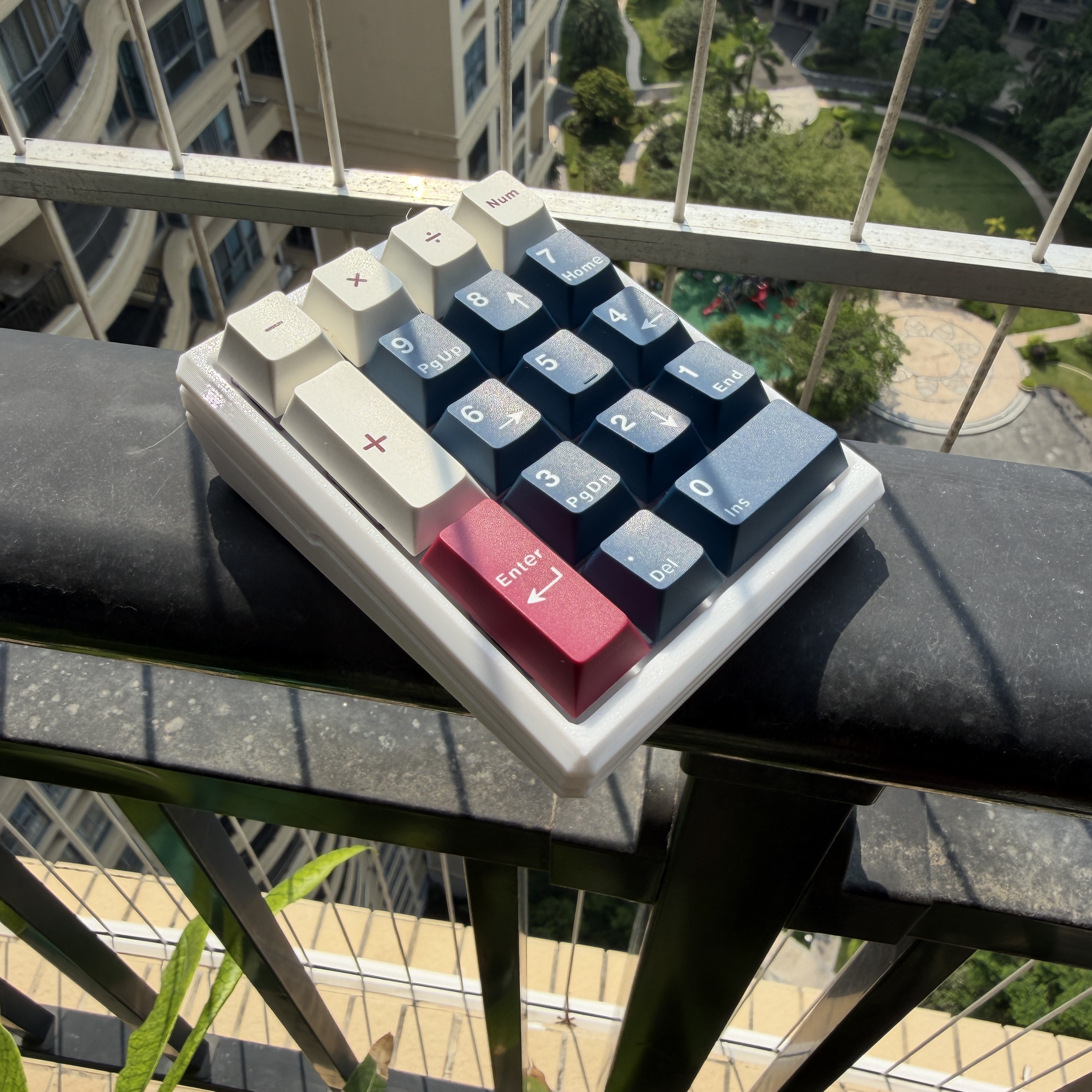

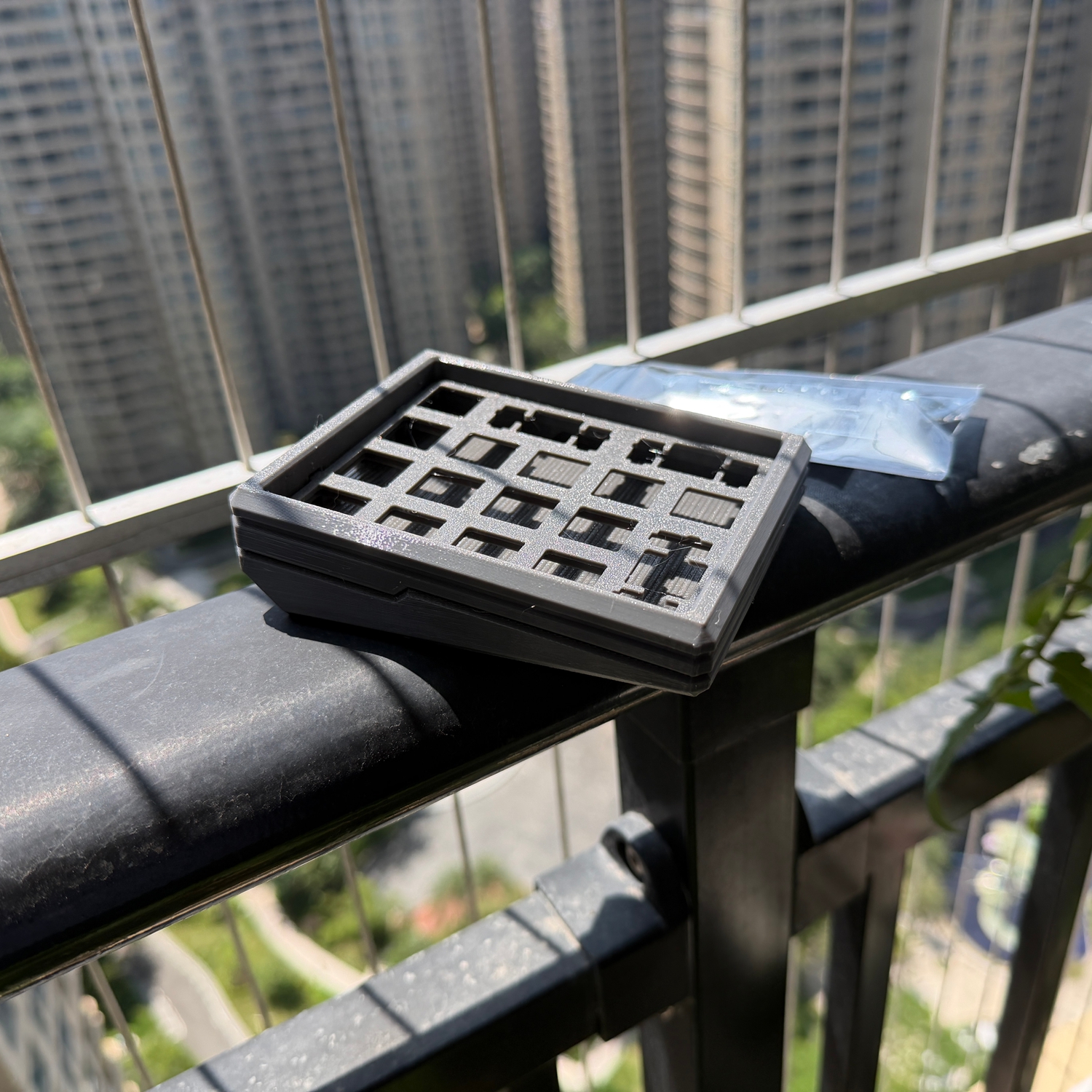

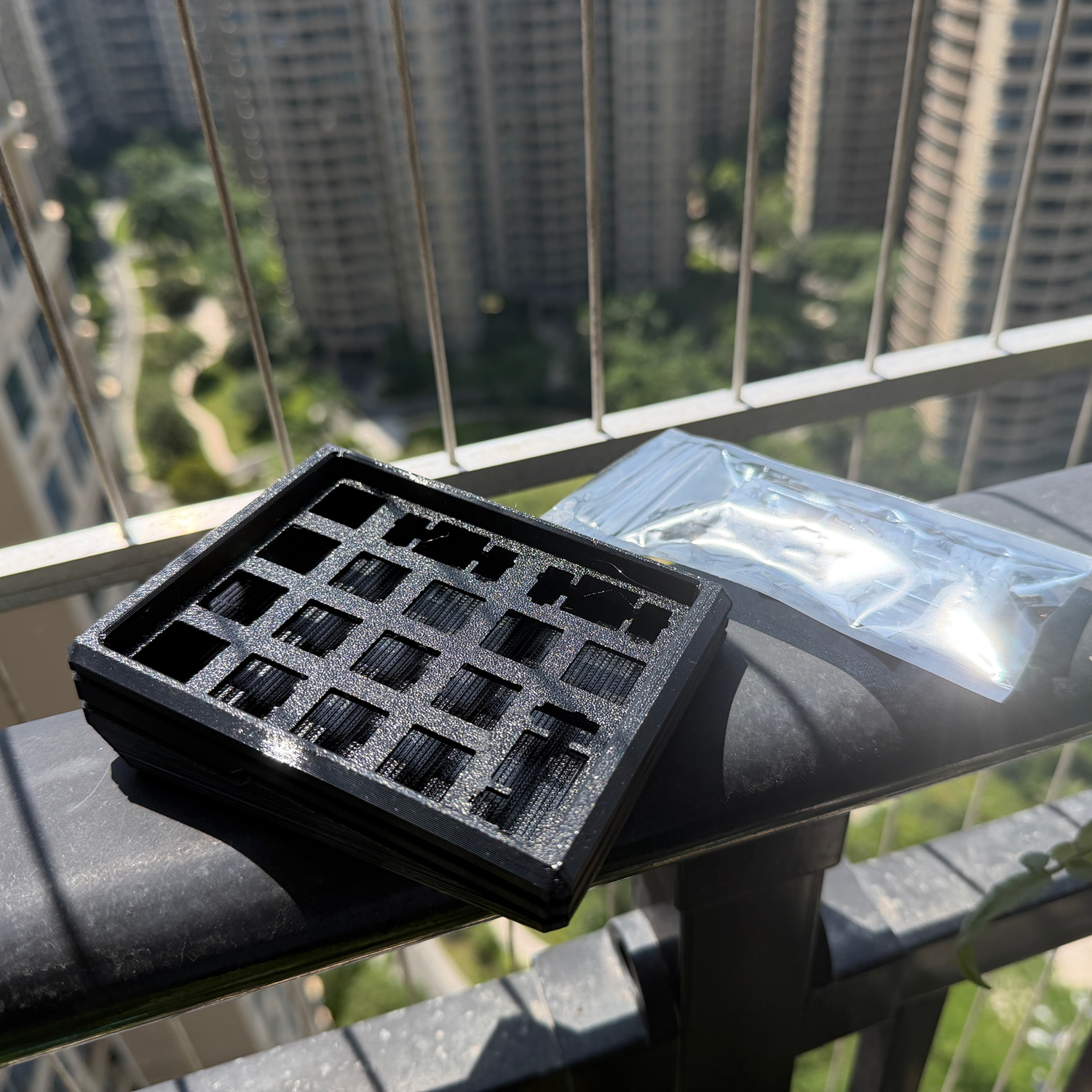

8.图片展示

9.常见问题

9.1 键盘突然不能用了

键盘键值设置为小键盘区域。使用时，需要电脑开启 Number Lock，才能正常输入数字键。

当 Number Lock 关闭时，小键盘上的 8、4、2、6 键会分别变为上、左、下、右方向键。

需要注意的是，Number Lock 读取的是电脑当前的状态，因此您也可以使用其他键盘来开启或关闭 Number Lock。
